ポットの分解

 「アランブラッドレーだったらCRCを吹きかければ治りますよ」と大阪のショーバッドを弾いている人のお店に聞きました。念のため自分でやる前にモリダイラ楽器(グッドリッチの輸入代理店)へ問い合わせた返答が以下です。
---------------------------------
 本体裏側、角近くに合計4箇所、ゴム足(もしくは足代わりのスペーサー)を止
めているネジが4本ございます。そのネジを取り外していただきますと筐体内部
が見れるようになりますので、六角ネジで止まっているポットを取り外します。
(ポットを外す前に、ポットに巻いてある紐や各種配線を外しておく必要があり
ます)

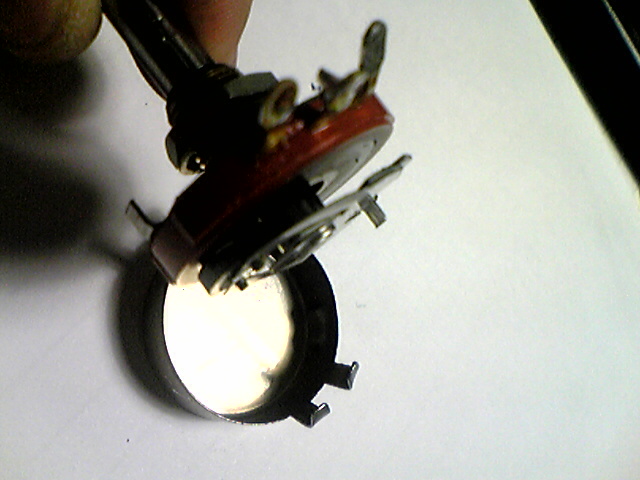

ポットを取り外したらポットの軸側に4箇所もしくは複数箇所、カシメたように
止まっている爪(写真1参照)がありますので、それをペンチやドライバーで外
すと(写真2参照)ポット内部が見れるようになりますので、その状態でブラシ
接点や、軸などにクリーナーなどを塗布します。

***接点復活材を塗布する場合、接点となるカーボン面にのみ塗布します。
(写真では判りにくいかもしれませんが、外した状態のパーツの茶色い部分にあ
る黒っぽい帯状の部分です)

元に戻す場合、外した手順と逆の手順で戻します。

注:筐体の開封・配線しなおし、ポットの開封は共に場合によっては状態を悪化
させる危険があります。あくまでも自己責任での作業となりますのでご了承下さい。
また、説明・写真については現行パーツを基にしていますので、お手持ちの製
品、パーツとは異なる場合がございますが、個々の詳細については判断できない
為、お答え出来かねますので併せてご了承下さい。
(写真1)

(写真2)

------------------------
 黒いカーボンのところを傷つけると失敗します。成功したこともありますが、失敗も2回ほどしました。CRCをふきかけると、ドス黒い汚れた油がボタボタと落ちてきます。そのあと、きれいにふき取って、もとのふたをして爪を織り込みます。ふたの向きを間違えると、ボリュームペダルが最大音量で止まりません。まがっていない爪は本体に固定するときに留め金となる部分です。ポットは安いので自分でポットだけ買ったほうが得だと思います。
 ポット交換修理の場合は、モリダイラ楽器の場合は以下の内容でした。
「作業内容としましては、VOLポット接触不良交換、OUTPUT JACK接触不良交換、配線手直し、他点検となっており、税込修理代金が¥7,770(税抜き価格¥7,400)となります。(内、税込工賃¥2,625です)」
 楽器屋に持っていくと高いところでは10000円近くかかります。
 しかし、肝心のグッドリッチは現在ほとんど米国から入荷してこないそうです。
[PR]
by blue_jade | 2008-03-27 23:05 | Comments(6)
Commented by cari at 2008-03-28 00:05 x
イヤー ポッドの分解までは考えていなかったので
こんどやってみようと 思っています
mochiさんの情報もありがとうございます

しかしグッドリッチって糸でしばっているボリュームぺだるだよね 昔使っていたけれど やはりガリが出やすくて 使うのやめてしまった
Commented by blue_jade at 2008-03-28 00:44
そうです。紐を巻きつけて音の強弱を出すタイプです。初期のガリは通常は何回か踏み込んでいると治ってくるのですが、へんなのに当たるとガリが治りません。今の最新のものは、ポットがない電気を使ったものも出ています。でも高いです。
ポットにも色んな種類があって、音の曲線によって分けられます。PSGを弾く人はほとんどと言っていいほど、Goodrichを使っています。
cari,まだそのペダル持っていたら売ってくれませんか?
Commented by Mochi at 2008-03-28 00:49 x
やりましたね、分解。
接点復活剤は、よく取らないと漏電の元になりますから注意してくださいね。
吹き付けないで綿棒などを使うといいと思います。
PSGは、たぶんハイインピーダンスでしょうから、500オームくらいのPOTなんでしょうね。
Commented by blue_jade at 2008-03-28 00:55
そうです。cariが使っていた頃はアラン(アーレン)ブラッドレー社の500KΩのポットだと思います。今でもオークションなのでは高く売られています。しかし、徐々に新しいタイプのものも出てきています。↓
http://www.countrypickin.com/steel_guitar_accessories/goodrich.html
Commented by cari at 2008-03-28 01:17 x
実家にまだあるようだったら今度行った時 見ておきます
ただ 捨てられてしまっているかもしれないから
あまり期待しないで、 もしあったら必ず連絡します
Commented by blue_jade at 2008-03-28 11:16 x
cari,おはようございます。
もし、あったらで結構ですよ。ポットがあまっているので、本体があれば予備のVPを作れるので助かると思ったのです。とにかくmochiのやり方で一度やってみます。ありがとうございました。
